RAK-TW.5000S-H Термостат защиты
Применение термостата защиты RAK-TW.5000S-H:
-
Системы отопления.
-
Общее применение в системах ОВК зданий.
-
Защита от замораживания.
Особенности защитного термостата RAK-TW.5000S-H:
-
Однополюсный переключающий контакт.
-
Коммутационная способность RAK-TW.5000S-H: контакты 1-2: 16 (2,5) A, AC 250 В, контакты 1-3: 6 (2,5) A, AC 250 В.
-
3 варианта монтажа: на трубопровод, воздуховод (с перфорированной гильзой) или на стену.
- Настраивающая температурная шкала видна через окно корпуса.
- Классы защиты IP43.
- Нажимные клеммы для быстрого монтажа.
Основные технические характеристики капиллярного термостата RAK-TW.5000S-H:
| Напряжение питания | AC 24-250 В |
| Длина капиллярной трубки, мм | 1600 |
| Диапазон задания температуры | 5 ... 65 °C |
| Напряжение переключения | AC 24 -250 В |
| Класс защиты | IP43 |
| Дискретный выход, ток коммутируемой цепи | Контакт 1-2: 0,1...16 (2,5) A Контакт 1-3: 0,1...6 (2,5) A |
Предусмотрено 3 варианта монтажа - накладной, погружной, настенный.

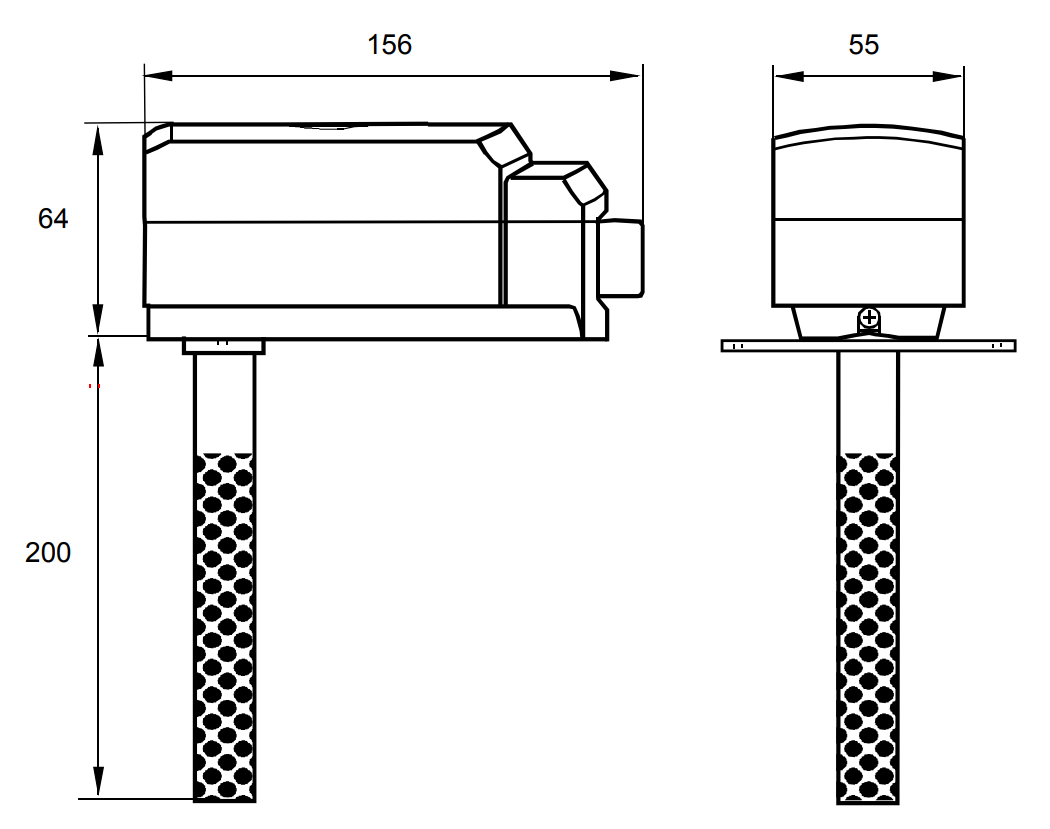

Конструкция термостата RAK-TW.5000S-H:
-
Корпус термостата изготовлен из упрочненного полипропилена рассчитан на монтаж на трубопроводах, воздуховодах или на стену; в электромеханических термостатах защиты от замораживания применяются чувствительные элементы капиллярного типа. Полипропиленовый корпус имеет защиту от воздействия пламени, ультрафиолетового излучения, высоких температур и стоек к химическому и биологическому воздействию. Корпус имеет смотровое окно.
-
Сальник для кабеля M16x1,5 мм.
Принцип работы термостата RAK-TW.5000S-H:
При достижении настроенной на ограничителе температуры (при понижении температуры, функция защиты от замораживания), контакт термостата RAK-TW.5000S-H 1-3 размыкается, 1-2 замыкается. Когда температура среды повышается до значения дифференциала переключения, контакт 1-3 замыкается, 1-2 размыкается. Если пробник охладился до температуры ниже -20°С, то действующая управляющая цепь размыкается, но автоматически замыкается снова при повышении температуры.
